Damwanden bij de Lietingstraat: een bijzondere oplossing
Bij de Lietingstraat in Haren zijn onlangs damwanden geplaatst aan zowel de buitendijkse (rivier zijde) als de binnendijkse zijde (bewoonde zijde) van de dijk. Dat is bijzonder, want meestal worden oplossingen in grond toegepast of maar aan één zijde damwanden toegepast. Voor deze bijzondere oplossing is gekozen omdat de dijk zelf hier vrij smal is en erlangs beperkt ruimte is.
Damwanden als versterking van de dijk

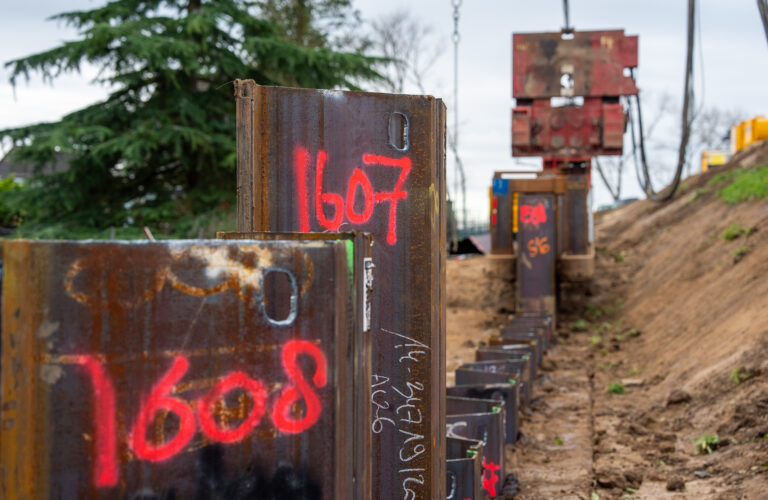

Damwanden zijn stalen schermen die trillend of drukkend de grond in worden gebracht. Ze maken dijken sterker en veiliger. Binnen project Meanderende Maas hebben damwanden vooral twee functies: het tegengaan van piping en het verbeteren van de stabiliteit van de dijk. Soms combineren damwanden beide functies.
Wat is piping?
Het tegengaan van piping is een belangrijke reden om de dijk te versterken. Piping is een verschijnsel dat kan optreden bij hoogwater. Door de hoge waterdruk kan water onder de dijk doorstromen en daarbij gronddeeltjes meenemen. Hierdoor ontstaan kleine kanaaltjes in de ondergrond, waardoor de dijk verzwakt. Om dit te voorkomen, worden maatregelen getroffen, zoals het plaatsen van damwanden.
Wat maakt deze locatie bijzonder?
De dijk ter hoogte van de Lietingstraat is erg smal. Buitendijks ligt de Vliet, een oude arm van de Maas, direct tegen de dijk aan en binnendijks staat bebouwing. Normaal gesproken is het versterken van een dijk met grond de meest eenvoudige oplossing, maar dat vraagt veel ruimte. Omdat die ruimte hier ontbreekt, is gekozen voor meerdere damwanden: een zogenoemde verticale oplossing.
Buitendijks én binnendijks

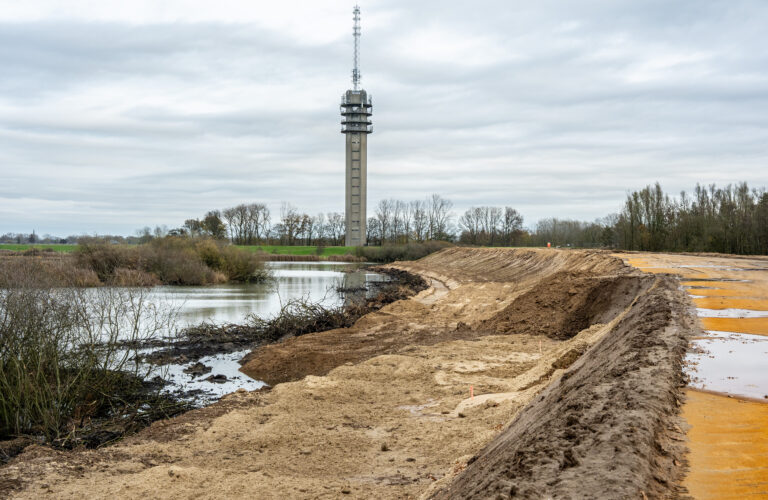

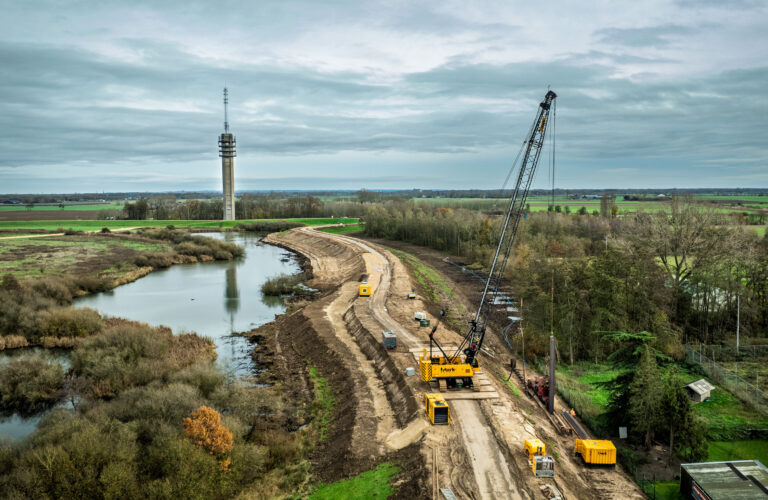

Bij de Lietingstraat hebben de buitendijkse damwanden een gecombineerde functie: ze beschermen tegen piping en voorkomen dat de dijk aan de rivierzijde kan afschuiven. Aan de binnendijkse zijde is onvoldoende ruimte voor een oplossing in grond, zoals een stabiliteitsberm, omdat hier woningen dicht tegen de dijk aan staan. Daarom is hier gekozen voor een binnendijkse damwand met een stabiliserende functie. Normaal zorgt een brede dijk of een grondberm aan de binnenzijde voor deze stabiliteit, maar omdat de dijk hier smal is en er geen ruimte is voor extra grond, is een tweede damwand nodig. Op de foto is dit duidelijk te zien. Iets verderop, richting de TV-toren, is wel ruimte voor een grondoplossing en wordt die daar toegepast.
Permanente oplossing met oog voor de omgeving

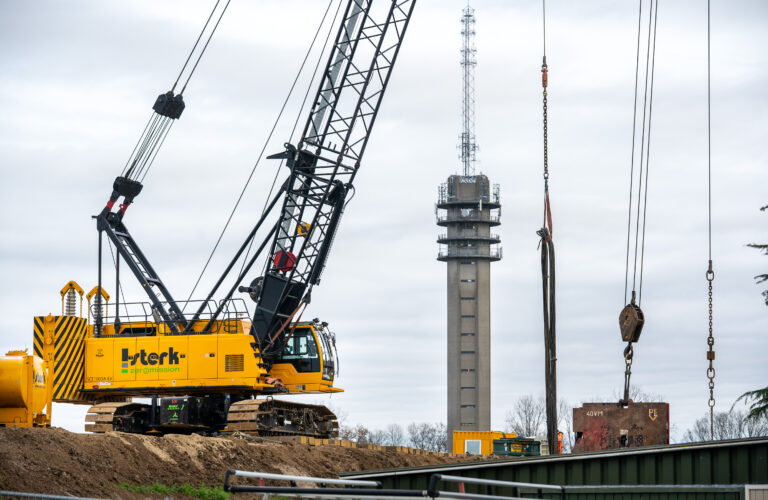

Bij de keuze van de locatie en bij de uitvoering van de werkzaamheden wordt rekening gehouden met de omgeving. Dichtbij woningen worden damwanden gedrukt om geluid en trillingen zoveel mogelijk te beperken. Veilig werken staat daarbij altijd voorop.
De damwanden bij de Lietingstraat zijn permanent en blijven onderdeel van de dijkversterking. Na plaatsing wordt de dijk afgewerkt met klei en zaaien we de dijk weer in met gras. De damwanden zijn daarna niet meer zichtbaar en de dijk behoudt zijn groene karakter.
